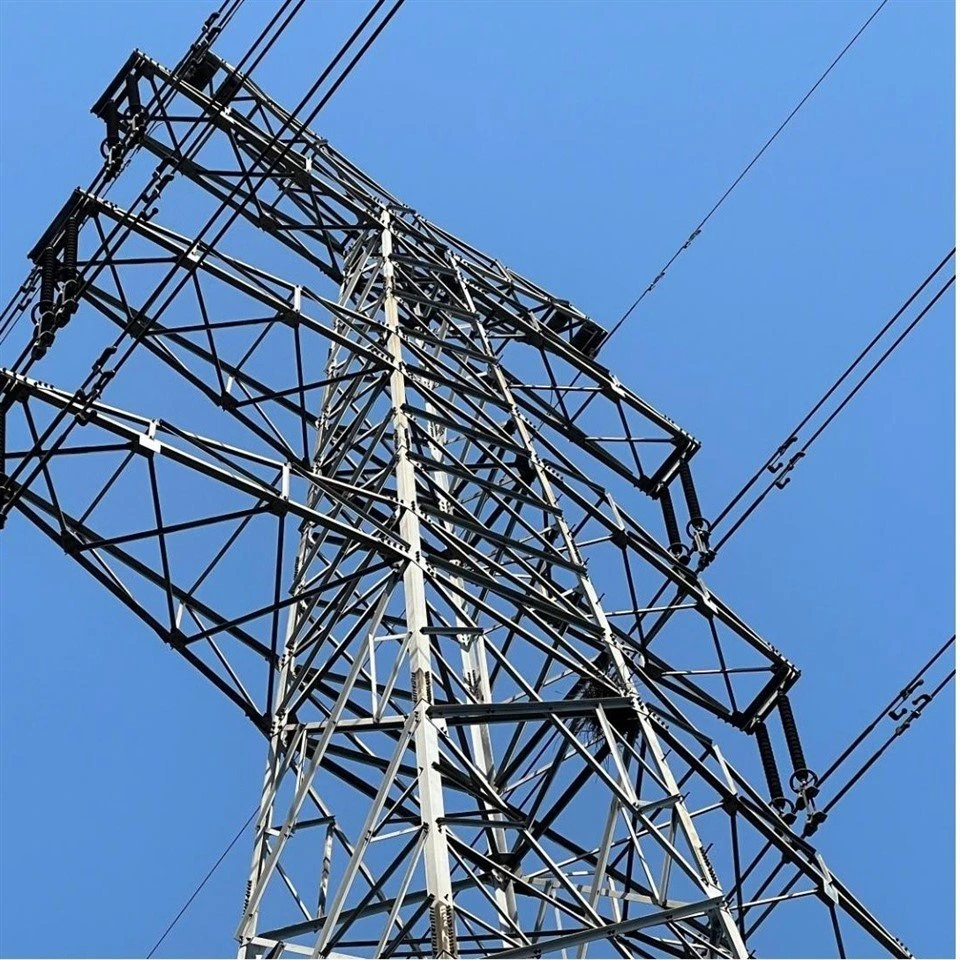

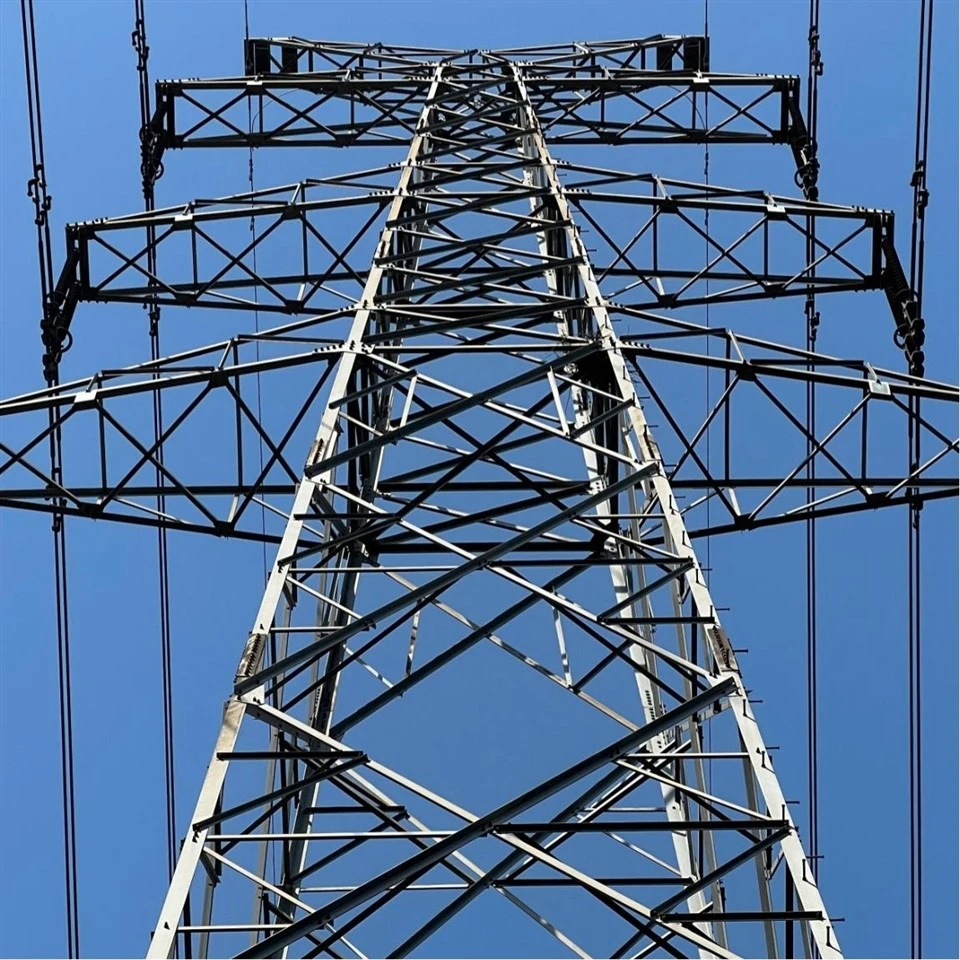

Højspændingstransmissionstårn

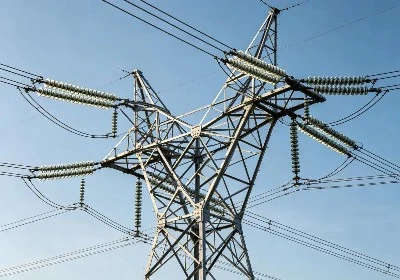

Højspændingstransmissionstårne er høj-styrke, stor-spændvidde stålkonstruktioner konstrueret til transmissionsledninger på 110 kV og derover. Sammenlignet med distributionsledninger og-lavspændingstransmissionstårne er de udsat for væsentligt højere lederspændinger, større isbelastninger og hårdere vejrforhold og er derfor designet med strengere strukturelle og materialestandarder.
Funktion
Højspændingstransmissionstårne er høj-styrke, stor-spændvidde stålkonstruktioner konstrueret til transmissionsledninger på 110 kV og derover. Sammenlignet med distributionsledninger og-lavspændingstransmissionstårne er de udsat for væsentligt højere lederspændinger, større isbelastninger og hårdere vejrforhold og er derfor designet med strengere strukturelle og materialestandarder.
Produkttyper
Vores højspændingstransmissionstårnprodukter fokuserer på fem almindelige spændingsklasser: 110kV, 220kV, 330kV, 500kV og 750kV, der dækker hele spektret af tårntyper fra konventionelle tangent-(ophængnings)tårne til flodtårne-, der krydser store-spændtårne. Strukturelle designs kan tilpasses i henhold til hvert projekts lederbundtkonfiguration, isolatorstrengsarrangement og terrænforhold.
Produktegenskaber
Strukturelt design med høj-belastning

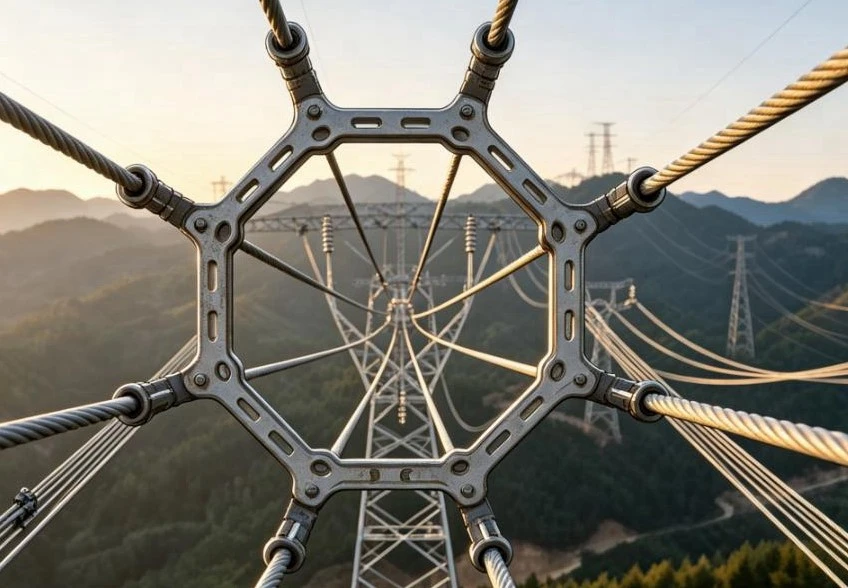

For at modstå de lodrette belastninger og vandrette spændinger påført af ledere med store-sektioner og multi-bundtlederkonfigurationer (2-bundt / 4-bundt / 6-bundt / 8-bundt) på højspændingsledninger, er hovedelementerne fremstillet af Q4205B/Q45B-forstærket stålkonstruktion med høj styrke. til kritiske bærende zoner for at sikre en tilstrækkelig strukturel sikkerhedsmargin.
Flere dirigent arrangementer
Understøtter forskellige lederkonfigurationer, herunder vandrette, trekantede, lodrette, tønde- (tromle) og paraply--arrangementer, koordineret med isolationskoordinationskravene for forskellige spændingsklasser for at optimere tårnhovedets dimensioner og højre-vidde (korridor).
Stor-Særlig kapacitet

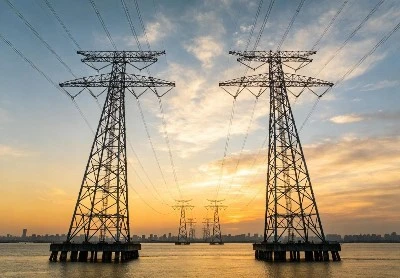

Med gennemprøvet design- og fremstillingserfaring i flod-krydsning, flod-spænding og dal-krydsning af store-spændtårne kan tårnhøjder nå op på 200 m og derover, der er i stand til at modstå ekstraordinære belastninger over lange spænd, med spændings--sektion for at sikre sektionen med spænding- for at sikre sektion (dødstrækning{6).
Tilpasningsevne til komplekse arbejdsforhold

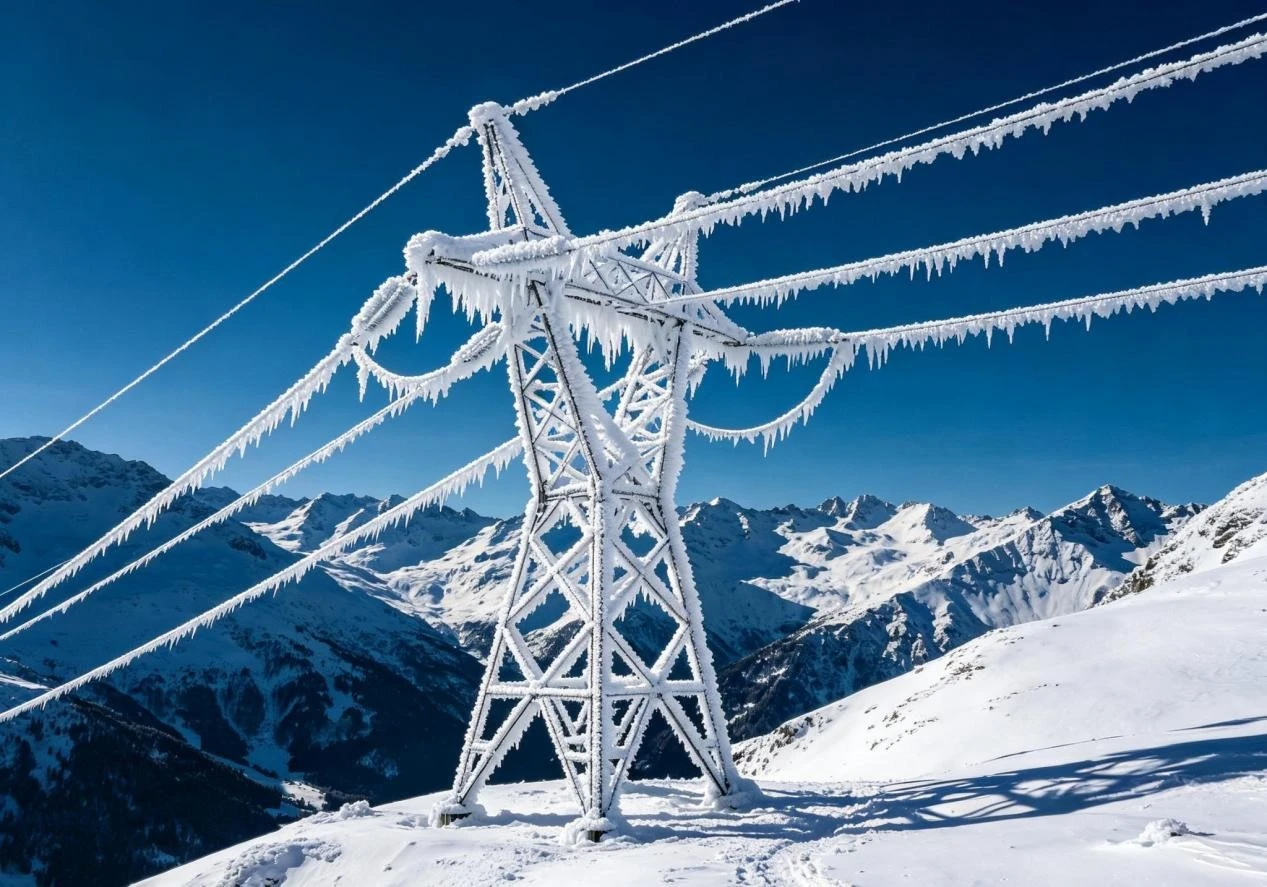

Dedikerede belastningsberegninger og opgraderede anti-korrosionsdesign er tilvejebragt til specielle forhold, herunder tunge-iszoner (10 mm-30 mm istykkelse), store højder (over 3.000 m), stærke-vindområder (vindhastigheder over 35 m/s) og kystnære tågesalt{{8}.
Produktets tekniske parametre
|
Punkt |
Parameter |
|
Gældende spændingsklasse |
110kV – 750kV |
|
Tårnhøjdeområde |
15m – 200m+ (store-krydsende tårne kan være højere) |
|
Kredsløbskonfiguration |
Enkelt-kredsløb/dobbelt-kredsløb på samme tårn/multi-kredsløb |
|
Dirigent splitnummer |
2-split / 4-split / 6-split / 8-split (pr. design) |
|
Design vindhastighed |
25m/s – 40m/s (per projekt meteorologiske forhold) |
|
Design Ice Load |
10 mm – 30 mm (særlig forstærkning tilgængelig til områder med tunge-is) |
|
Hovedmedlemsmateriale |
Q355B/Q420B høj-styrke lav-legeret stål |
|
Galvanisering standard |
ISO 1461, belægningstykkelse 85 – 110μm |
Produktionsevne

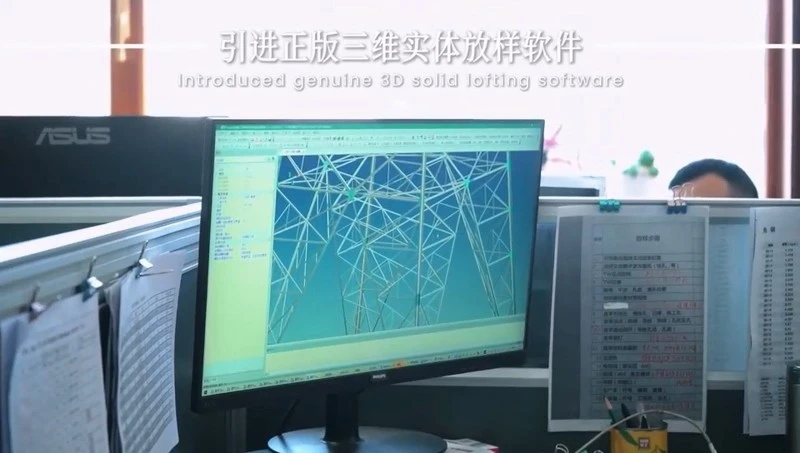

- Detaljeret konstruktion (detaljering/udvikling): Baseret på designtegninger udføres 1:1 butiksdetaljer og medlemsnummerering for at sikre bearbejdningsnøjagtighed og-montagekonsistens på stedet.

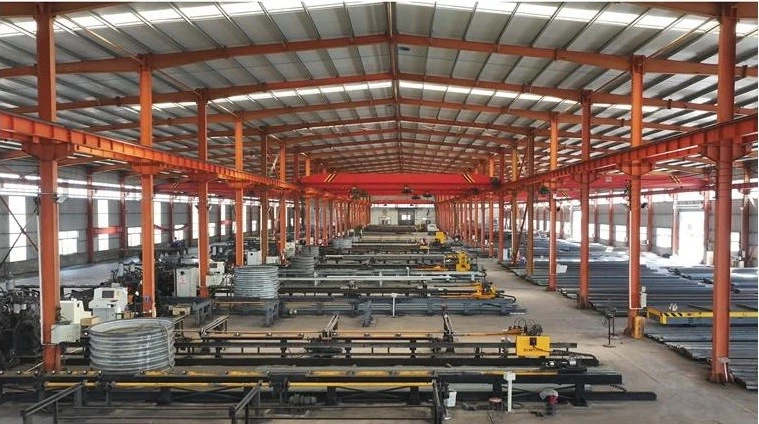

- CNC-bearbejdning: Udstyret med CNC-vinkelstålproduktionslinjer, CNC-flad-boremaskiner og automatiske svejseproduktionslinjer behandles nøglekomponenter af mekaniseret udstyr for at minimere menneskelige fejl.

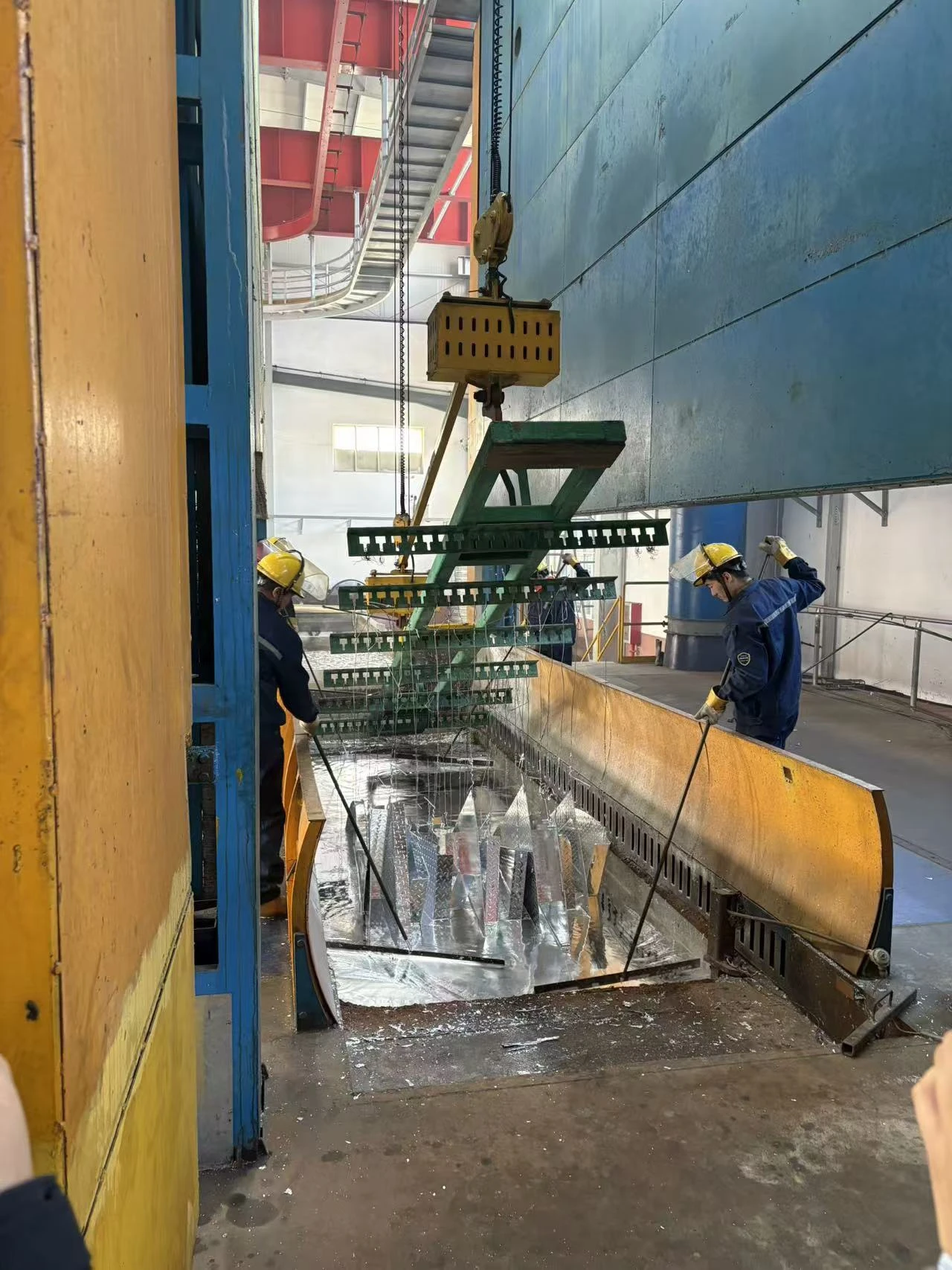

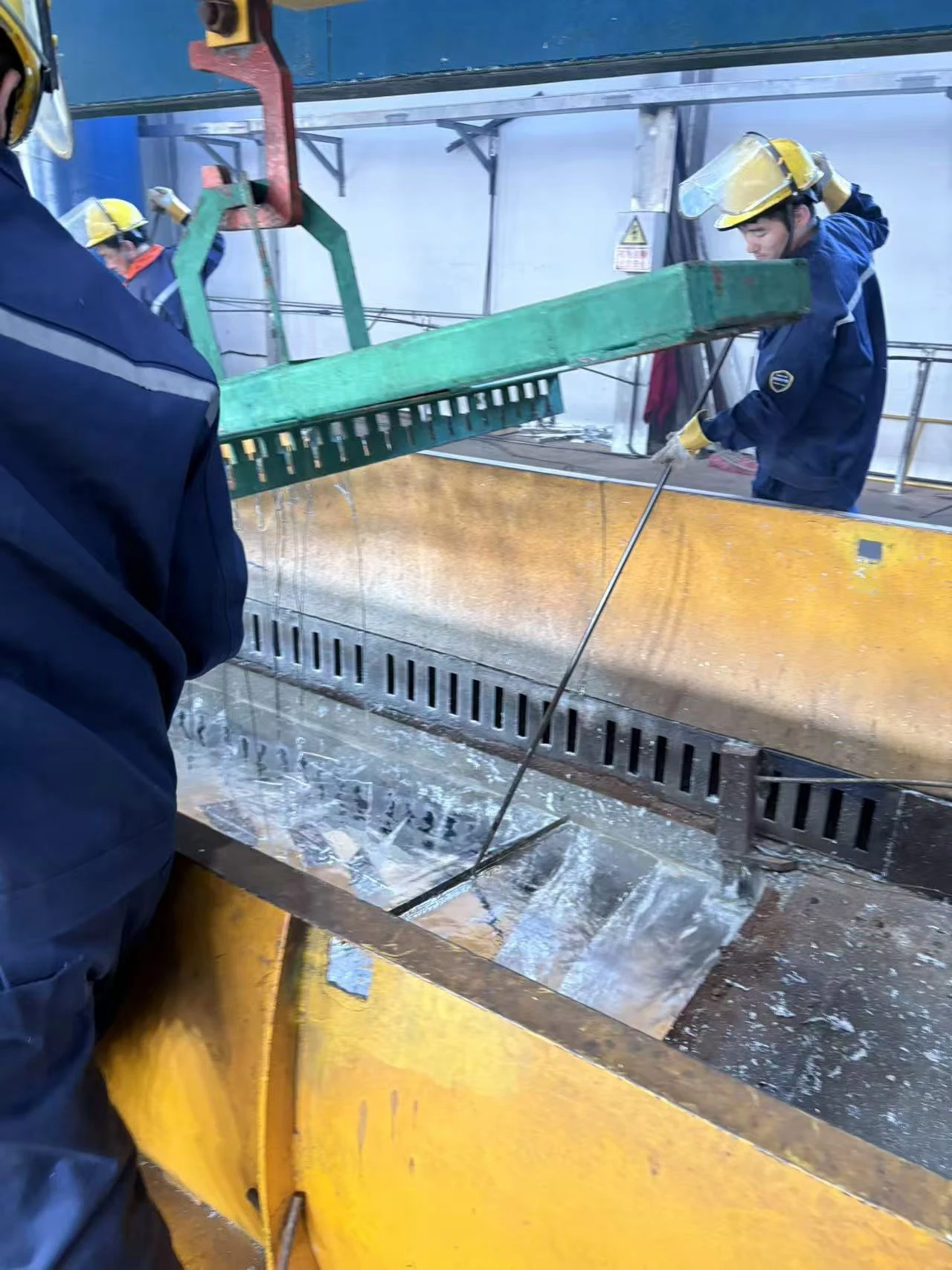

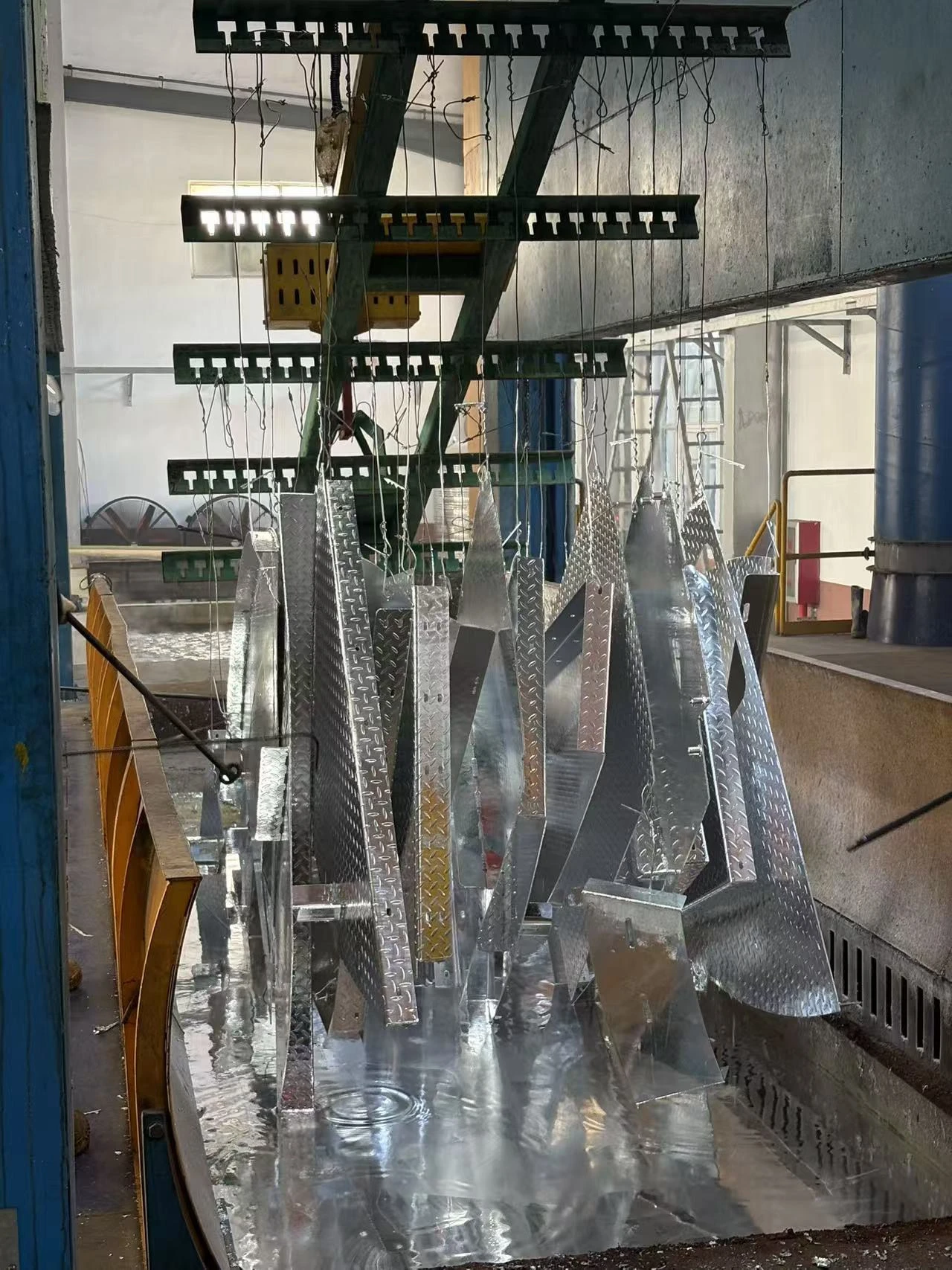

- Varm-Dypgalvanisering: Med vores-interne galvaniseringslinje er zinkbadets temperatur, nedsænkningstid og afkølingsprocessen strengt kontrolleret for at sikre belægningens tykkelse og vedhæftning opfylder de påkrævede standarder.
Typiske tekniske applikationsscenarier
State Grid 500kV / 750kV backbone transmissionskorridorer
Inter-regionale elsammenkoblingsprojekter (f.eks. West-to-East Power Transmission, North-to-South Power Transmission)
Transmissionsledninger til store-baser til vandkraft/varmekraft/atomkraft.
Samler- og transmissionsprojekter for gigawatt-vindkraft og solcellebaser (solenergi).
Flod-krydsning, flod-spændende og dal-krydser store-transmissionsprojekter.
Dedikerede transmissionslinjer til tunge-iszoner og områder i høj-højde.
220 kV ydre-ring og understationsadgangs-/udgangslinjer til bystrømsnet.
FAQ
Q: Hvad er forskellen mellem et højspændingstransmissionstårn og et almindeligt transmissionstårn?
A: Almindelige lavspændings-/fordelingstårne er typisk lavet af Q235 stål med relativt enkle strukturer. Højspændingstransmissionstårne (110kV og derover) skal modstå større lederspænding, tungere isbelastninger og mere komplekse meteorologiske forhold og har derfor højere krav med hensyn til stålkvalitet (Q355/Q420), tårnhoveddimensioner, isolatorkonfiguration og strukturel sikkerhedsmargin.
Spørgsmål: Kan du fremstille 500kV dobbelt-kredsløbstårne på et enkelt tårn?
A: Ja. Vi har design- og produktionskapaciteten til 500kV dobbelt-kredsløbstårne på et enkelt tårn, der understøtter lodrette eller tromle-lederarrangementer. Vi kan fremstille efter designinstituttets tegninger eller optimere tårnhovedet i henhold til begrænsninger for højre-til-vejsbredde (korridor).
Sp.: Hvad er den maksimale højde på dine store-spændtårne?
A: Vores store-spændtårne kan designes og fremstilles til højder på 200 m og derover, med den specifikke højde bestemt af krydsningsspændvidden, lederspecifikationerne og meteorologiske forhold.
Q: Hvordan håndterer du tunge-is-projekter?
A: Til tunge-is-zoneprojekter med 10 mm-30 mm istykkelse udfører vi dedikerede is-belastningsberegninger på designstadiet, forstørrer-tværsnittene af kritiske elementer og øger den galvaniserende belægningstykkelse for at sikre strukturel sikkerhed og korrosionsbestandighed og de{6} cyklus.}
